GR301 三軸力傳感器

型號：GR301

特點及用途：外徑46，高度46，小體積，不鏽鋼材質，堅固耐用,箔式應變片，相互幹擾小,廣泛應用於各種工業測力場合，如拋光、研磨等行業。

谘詢電話：

021-6995 0822

點擊下載產品文件

產品介紹

產品特征：

外徑46，高度46，小體積

不鏽鋼材質，堅固耐用

精度高，相互幹擾小

廣泛應用於各種工業測力場合，如拋光、研磨等行業。

量程及尺寸圖：

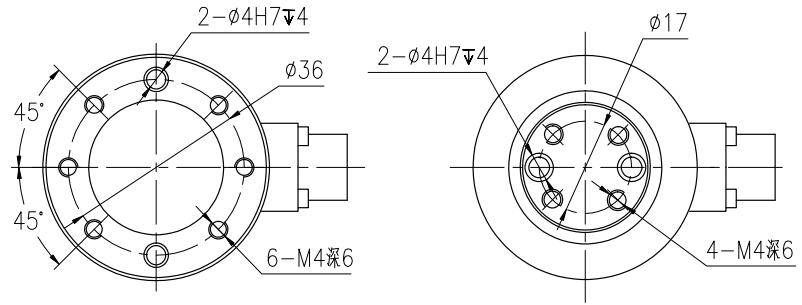

GR301尺寸圖1

量程: X: 20, 50, 100, 200, 500N;

Y: 20, 50, 100, 200, 500N ;

Z: 20, 50, 100, 200, 500N

三軸互擾誤差 0.5%

技術參數
量程 Capacity	20, 50, 100, 200, 500N	材質 Material	不鏽鋼
輸出靈敏度 Rated output	1.0±10% mV/V	輸出電阻 Output Impedance	350±5Ω
非線性 Non-linearity	0.3 % F.S.	絕緣電阻 Insulation	>5000MΩ/10VDC
滯後 Hysteresis	0.2 % F.S.	使用電壓 Recommended Excitation	5~10V
重複性 Repeatability	0.2 % F.S.	最大工作電壓 Excitation max	12V
蠕變(30分鍾) Creep(30min)	0.2 % F.S.	溫度補償範圍 Compensated Temp Range	-10~60℃
溫度靈敏度漂移 Temp Effect On Output	0.1 % F.S./ 10℃	工作溫度範圍 Operating Temp Range	-20~80℃
零點溫度漂移 Temp Effect On Zero	0.1 % F.S./ 10℃	安全負載 Safe Load	120%
防護等級 Protection Class	IP 66	極限負載 Ultimate Load Limit	150%
輸入阻抗 Input Impedance	350±20Ω	電纜長度 Cable Length	∅5 x 4000mm
電纜線連接方式 Wire Connection
