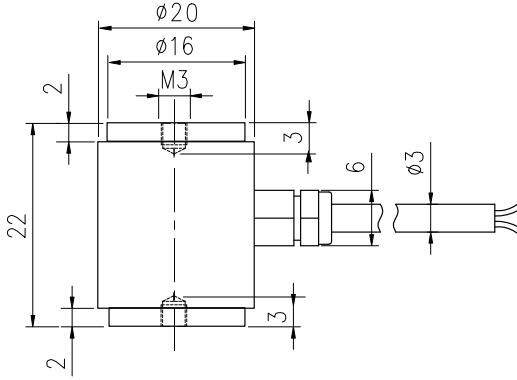

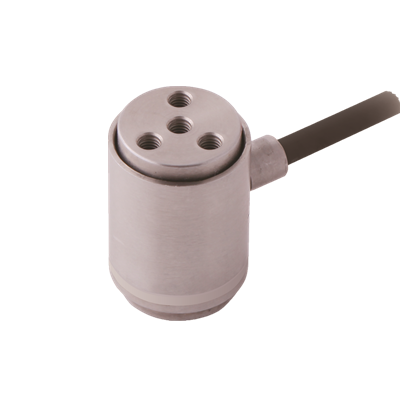

GR603 圓柱式測力傳感器

  技術參數

量程

Capacity

10，20，50，100，200，500,

1000，2000N

材質

Material

不鏽鋼

輸出靈敏度

Rated output

2.0±10%  mV/V

輸出電阻

Output Impedance

350±3Ω

非線性

Non-linearity

0.05 % F.S.

絕緣電阻

 Insulation

>5000MΩ/10VDC

滯後

Hysteresis

 0.05 % F.S.

使用電壓

Recommended Excitation

5~10V

重複性

Repeatability

 0.05 % F.S.

最大工作電壓

Excitation max

12V

蠕變(30分鍾)

Creep(30min)

0.05 % F.S.

溫度補償範圍

Compensated Temp Range

-10~60℃

溫度靈敏度漂移

Temp Effect On Output

0.05 % F.S./ 10℃

工作溫度範圍

Operating Temp Range

-20~80℃

零點溫度漂移

Temp Effect On Zero

0.05 % F.S./ 10℃

安全負載

Safe Load

120%

防護等級

Protection Class

IP 66

極限負載

 Ultimate Load Limit

150%

輸入阻抗

Input Impedance

350±5Ω

電纜長度

Cable Length

∅3 x 4000mm

電纜線連接方式

Wire Connection

Ex +: 紅 (Red) ;   Ex -: 黑 (Black) ;  Sig +: 綠 (Green );  Sig -: 白 (White);
