產品介紹
產品特征：
高度19.1，寬度16，厚度6.7，精度0.05%，可測量拉壓雙向力
拉壓兩用型力傳感器，兩端為內螺紋，內螺紋方向的拉伸或壓縮
過載保護，滿量程5倍過載不會損壞
廣泛應用於自動化力值檢測，典型應用：按鍵檢測。

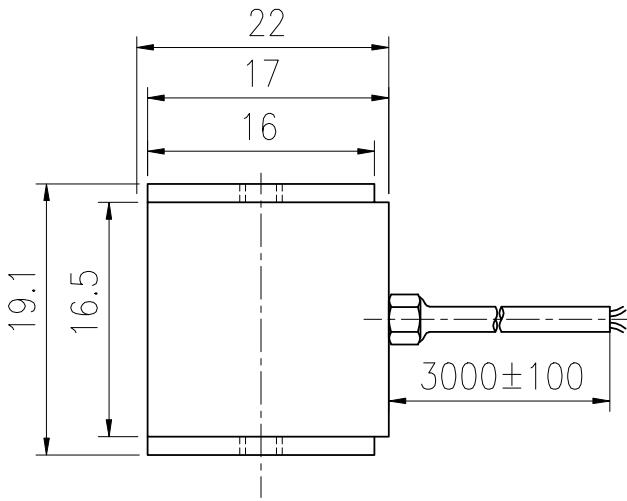

量程及尺寸圖：
|
量程 |
A |
B |
M |
|
0-1N-5N-20N |
5 |
6.7 |
M3 螺紋深度3毫米 |
注：1、 螺絲安裝時，深度不可超過4毫米。不可接觸到傳感器中間部分，以免影響測量結果。
2、 傳感器安裝時，兩邊蓋板不可與中間柱體接觸，否則影響測試準度。
|

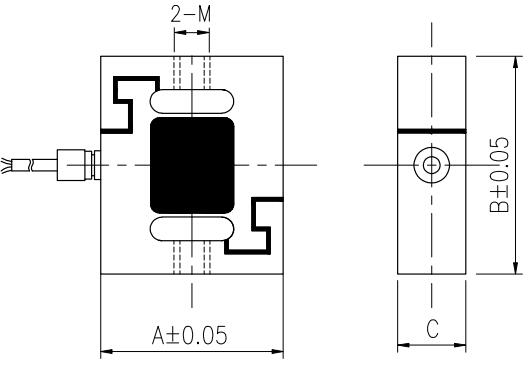

量程 |
A |
B |
C |
M |
|
0-50N-500N |
16 |
19.1 |
6 |
M4 螺紋深度3毫米 |
|
0-200N-2KN |
26 |
40 |
12 |
M8 螺紋深度8毫米 |
|
技術參數 |
|||
|
量程 Capacity |
0-1N~50N~2000N
|
材質 Material |
不鏽鋼 |
|
輸出靈敏度 Rated output |
2.0 ±10% mV/V |
輸出電阻 Output Impedance |
350±3Ω |
|
非線性 Non-linearity |
0.05 % F.S. |
絕緣電阻 Insulation |
>5000MΩ/10VDC |
|
滯後 Hysteresis |
0.05 % F.S. |
使用電壓 Recommended Excitation |
5~10V |
|
重複性 Repeatability |
0.05 % F.S. |
最大工作電壓 Excitation max |
15V |
|
蠕變(30分鍾) Creep(30min) |
0.05 % F.S. |
溫度補償範圍 Compensated Temp Range |
-10~60℃ |
|
溫度靈敏度漂移 Temp Effect On Output |
0.05 % F.S./ 10℃ |
工作溫度範圍 Operating Temp Range |
-20~80℃ |
|
零點溫度漂移 Temp Effect On Zero |
0.05 % F.S./ 10℃ |
安全負載 Safe Load |
500% |
|
防護等級 Protection Class |
IP 66 |
極限負載 Ultimate Load Limit |
1000% |
|
輸入阻抗 Input Impedance |
350±5Ω |
電纜長度 Cable Length |
∅2 x 4000mm |
|
電纜線連接方式 Wire Connection |
Ex +: 紅 (Red) ; Ex -: 黑 (Black) ; Sig +: 綠 (Green ); Sig -: 白 (White); |
||
