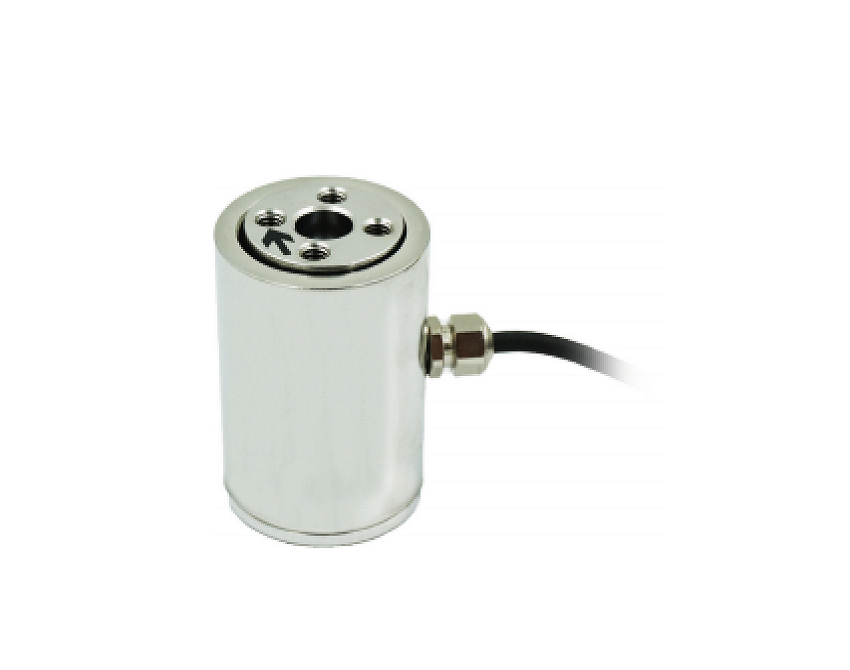

GR013 靜態扭矩傳感器

型號：GR013

用於靜態、非連續旋轉的扭矩值測，結構緊湊、容易安裝，應用領域：汽車壓裝、自動化組裝、3C產品測試、新能源產品組裝、醫療檢測、機器人領域、模具組裝及其他工業測試、測量及控製係統。

谘詢電話：

021-6995 0822

點擊下載產品文件

產品介紹

產品特征：

用於靜態、非連續旋轉的扭矩值測, 測量精度0.1%

結構緊湊、安裝便捷

動態響應快，具有優越的線性與重複性

廣泛應用於自動化測力領域

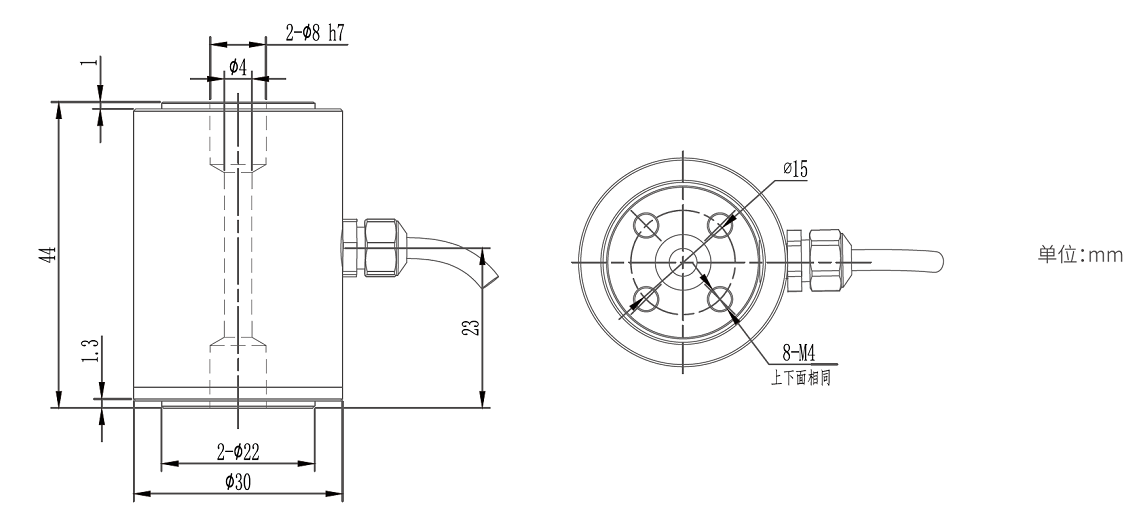

量程及尺寸圖：

量程： 0.2，0.5，1，2，3，5，10Nm

技術參數
量程 Capacity	0.2，0.5，1，2，3，5，10Nm	材質 Material	不鏽鋼
輸出靈敏度 Rated output	2.0 ±10% mV/V	輸出電阻 Output Impedance	700±3Ω
非線性 Non-linearity	0.1% F.S.	絕緣電阻 Insulation	>5000MΩ/10VDC
滯後 Hysteresis	0.1 % F.S.	使用電壓 Recommended Excitation	5~10V
重複性 Repeatability	0.1 % F.S.	最大工作電壓 Excitation max	15V
蠕變(30分鍾) Creep(30min)	0.05 % F.S.	溫度補償範圍 Compensated Temp Range	-10~60℃
溫度靈敏度漂移 Temp Effect On Output	0.05 % F.S./ 10℃	工作溫度範圍 Operating Temp Range	-20~80℃
零點溫度漂移 Temp Effect On Zero	0.05 % F.S./ 10℃	安全負載 Safe Load	150%
防護等級 Protection Class	IP 66	極限負載 Ultimate Load Limit	200%
輸入阻抗 Input Impedance	750±5Ω	電纜長度 Cable Length	∅3 x 4000mm
電纜線連接方式 Wire Connection	Ex +: 紅 (Red) ; Ex -: 黑 (Black) ; Sig +: 綠 (Green ); Sig -: 白 (White);
